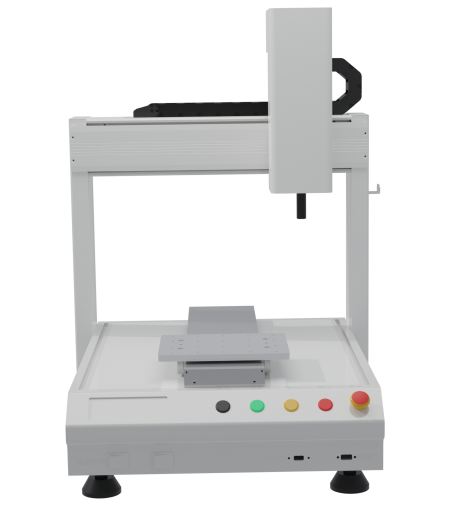

立式螺纹检测机配三轴伺服移位滑台

2024-05-24



设备优势

1:适用于少量多样产品,通过更换夹具可实现快速换型;

2:兼容产品同面多点检测,高效精准检测一步到位;

3:三轴结构实现多位置高效检测,模组行程支持个性定制;

4:可加装旋转台,实现全方位多面检测,提升检测效率;

5: 支持螺纹通止规、孔径、有效长度等多项检测,全面满足不同需求;;

6:检测深度、速度、扭力可调,灵活适应不同需求;

7:适用于M1.2~M30螺纹范围,兼容内外牙检测,夹具更换便捷;

8:NG自动报警,智能提醒更换检具,实时检测迅速响应;


设备参数

螺纹检测范围

M1.2~M30

检测针规/规格范围

φ1.2~φ20

主轴行程

260 mm

牙规柄径

≤φ7 mm

主轴转速

0~1200RPM

可检牙距

2.0mm

设备尺寸

520*560*750mm

设备功率

2 kW

电源

AC220V 55HZ

重量

50 KG

浮动头浮动范围(mm

角度浮动:0~0.2°

平行浮动:0~0.2


应用领域

广泛应用于精密机械、仪器制造等众多领域,适用于少量多样或多个检测点,且处于同一面产品螺纹通止规、螺纹孔大小径检测。
